📐 Modelare 3D și Calcul de Volume în TopoGraph10 – Ghidul Complet al Suprafețelor TIN
🏔️ Suprafețele TIN în TopoGraph10 – Ghid Complet pentru Submeniul H
Modelarea tridimensională a terenului reprezintă una dintre cele mai puternice funcționalități ale aplicației TopoGraph10, iar comenzile din submeniul H sunt esențiale pentru construirea și manipularea modelelor TIN (Triangular Irregular Network). Acest submeniu pune la dispoziția utilizatorului o suită de comenzi pentru generarea de suprafețe topografice realiste pe baza punctelor și liniilor 3D, dar și pentru analiză și prelucrare ulterioară.

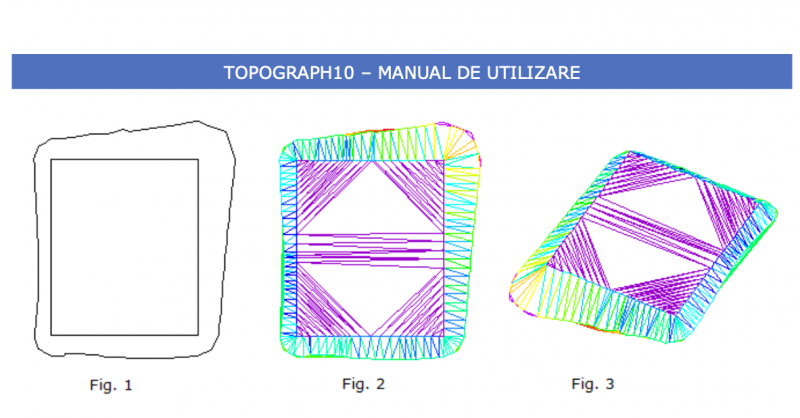

Procesul începe cu comanda H1, „TIN prin puncte și 3Dpoly”, care folosește punctele topografice introduse anterior în desen (de regulă prin comanda B1), deja ridicate în spațiul 3D cu ajutorul comenzii B2. Algoritmul utilizat pentru triangulare este cel al lui Boris Delaunay, recunoscut pentru acuratețea și stabilitatea rețelelor generate. După selectarea punctelor și eventual a unor linii 3D care reprezintă rupturi de pantă (breaklines), programul construiește un model 3D folosind entități 3DFACE. Acest model poate fi vizualizat colorat, utilizând o paletă de elevații, pentru o interpretare mai facilă a diferențelor de nivel.
Pentru cazurile în care suprafața este definită doar prin polilinii 3D, fără puncte adiacente, se poate utiliza comanda H2, „TIN prin 3Dpoly”. Aceasta construiește o rețea similară, exclusiv pe baza geometriei liniilor existente în desen. Dacă este nevoie de o limitare strictă a suprafeței modelate, comanda H3, „TIN prin puncte cu frontieră”, oferă opțiunea de a defini o polilinie închisă care acționează ca o limită de decupare a suprafeței generate.
După ce modelul TIN este construit, acesta poate fi salvat în fișiere externe cu ajutorul comenzii H4, „Salvare model TIN”, care permite stocarea în format .TIN pentru utilizări ulterioare. Reîncărcarea unui model TIN salvat se face prin comanda H5, „Creează TIN din fișier”, care acceptă și fișiere .xyz sau .txt. Astfel, se asigură un flux flexibil între proiecte sau între membri ai echipei de lucru.
Comanda H6, „Cotă punct interior TIN”, este extrem de utilă în fazele de validare sau completare. Aceasta permite determinarea cotei oricărui punct aflat în interiorul unei suprafețe TIN, pe baza interpolării triunghiurilor existente. În continuare, comanda H7, „Secționare TIN”, oferă o metodă de generare a secțiunilor verticale din suprafață, utile în proiecte de drumuri, taluzări sau profiluri ale terenului.
Pentru analiza globală a unei suprafețe modelate, comanda H8 oferă acces la informațiile TIN: suprafața totală, cotele minime și maxime, numărul de triunghiuri și densitatea rețelei. Iar dacă este necesară extragerea conturului geometric al modelului, comanda H9, „Creează frontieră TIN”, generează automat o polilinie închisă care delimitează zona efectiv modelată.
Un instrument deosebit de interesant este comanda H10, „Creează model 3D GRID”, care convertește modelul TIN într-o rețea regulată de linii 3D (grid). Aceasta este utilă pentru simulări sau integrarea cu aplicații GIS. De asemenea, pentru a crește rezoluția modelului, comanda H11 permite „Densificarea triunghiurilor TIN” prin adăugarea de puncte noi în centrele de greutate ale fiecărui triunghi.
Există și posibilitatea de a elimina porțiuni dintr-un model TIN prin comanda H12, „Decupare model TIN”. Aceasta poate fi folosită pentru a exclude construcții sau alte obiective dintr-un model mai larg. Complementar, comanda H13 permite adăugarea de polilinii 3D noi într-un model existent, fără a reconstrui întreaga suprafață – funcție utilă în fazele de actualizare.
În sprijinul analizei geometrice, comanda H14 adaugă pe model săgeți și valori numerice ale pantelor în fiecare triunghi, oferind o vizualizare clară a direcțiilor și intensităților de pantă – informații vitale pentru drenaj, taluzare și siguranța construcțiilor.
Pentru proiecte care implică vizualizare geospațială, comanda H15 oferă opțiunea de export al modelului către Google Earth, cu condiția ca setările regionale să fie corect configurate (RO pentru România).
În fine, comanda H16, „Volume”, aduce una dintre cele mai complexe funcționalități ale submeniului: calculul de volume între două suprafețe TIN, între o suprafață și un plan orizontal sau între un TIN și o cotă impusă. Programul poate genera și un model de diferență colorat între săpături și umpluturi, ideal pentru devize, lucrări de excavație sau estimări topografice precise.
Dacă doriți mai multe informații și detalii grafice, vă recomand să consultați manualul accesând linkul de mai jos:
