Descrierea secțiunii Cadastru General
Descrierea secțiunii Cadastru General

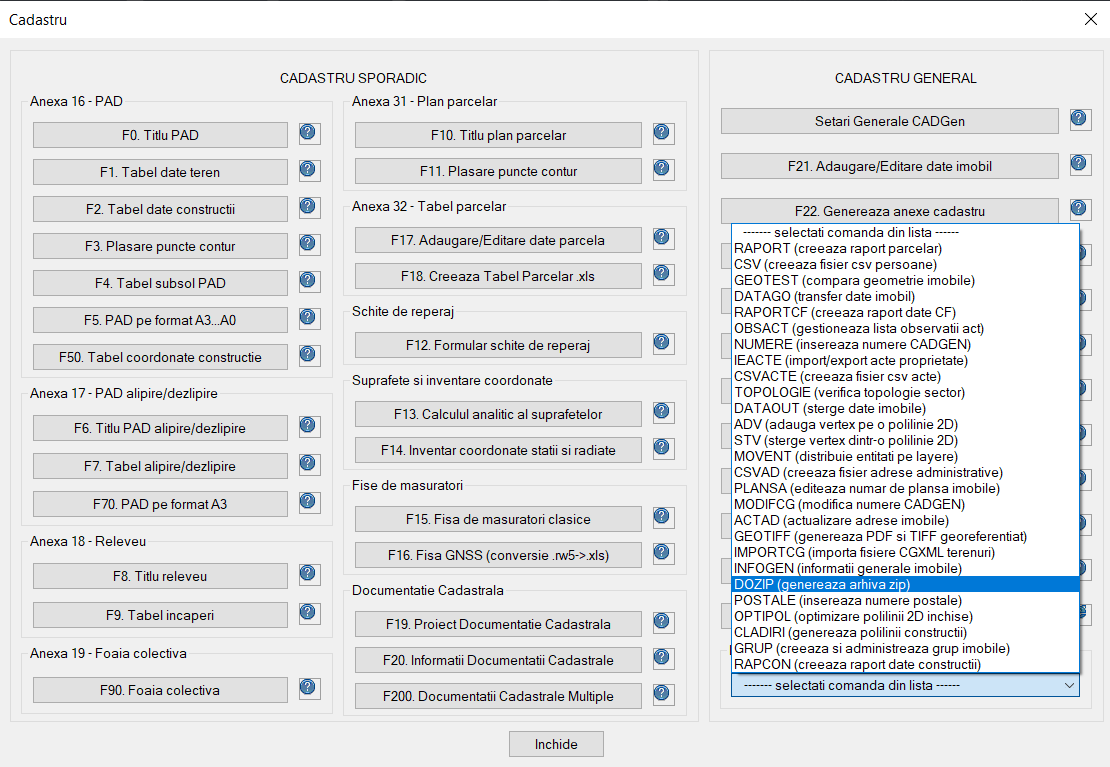

Secțiunea Cadastru General cuprinde un număr de 38 de comenzi grupate în submeniul Cadastru. Accesarea submeniului Cadastru poate fi făcută, fie direct din meniul pull-down TopoGraph, fie prin tastarea la promptul de comandă a comenzii CADASTRU. Comenzile secțiunii Cadastru General sunt amplasate în zona din dreapta a casetei de dialog Cadastru.
Comanda F21. Adaugare/Editare date imobil permite asocierea de date cadastrale unui obiect din ecranul grafic, reprezentat printr-o polilinie 2D închisă amplasată pe layerul TERENURI.
Comanda F22. Generează anexe cadastru permite generearea anexelor specifice lucrărilor de Cadastru General, ca fișiere de tip .xls (Microsoft Excel). Conținutul anexelor va fi preluat din informațiile asociate imobilelor din desen (poliliniilor 2D închise de pe layerul TERENURI). După apelarea comenzii vor fi generate următoarele anexe:
● Registrele Cadastrale ale Imobilelor;
● Opisul Alfabetic al Titularilor;
● Fișele de Date ale Imobilelor;
● Foile Colective pentru condominii.
Anexele se vor genera în același loc în care se află desenul curent. Fișele de date ale imobilelor se vor amplasa într-un subdirector cu denumirea
Comanda F23. Analiză geometrie imobile permite depistarea eventualelor suprapuneri dintre imobilele din desen (reprezentate prin polilinii 2D închise dispuse pe layerul TERENURI). În cazul în care au fost identificate suprapuneri între imobile va fi afișată o casetă informativă privind numărul punctelor de intersecție identificate. Punctele de intersecție depistate vor fi evidențiate prin entități de tip POINT ce se vor amplasa pe un layer cu denumirea PUNCTE_SUPRAPUNERI.
Comanda F24. Localizează imobil în plan permite localizarea unui imobil din desen după numărul CADGEN al acestuia. În cazul în care a fost identificat imobilul, polilinia aferentă acestuia va fi adusă în centrul ecranului. Dacă au fost identificate mai multe imobile cu același număr CADGEN, acestea vor fi aduse în zona centrală a ecranului și vor fi subliniate (evidențiate highlight).
Comanda F25. Generează fișiere CGXML permite generearea fișierelor .CGXML aferente imobilelor din planul cadastral. Fișierele se vor genera în același loc în care se află desenul curent, într-un subdirector cu denumirea
Comanda F26. Polilinii din fișiere CGXML permite desenarea poliliniilor imobilelor (terenuri și construcții) prin citirea de fișiere CGXML. După selecția directorului fișierelor CGXML, programul va desena secvențial contururile imobilelor (terenurilor) și – după caz – ale construcțiilor, prin polilinii 2D închise. Poliliniile terenurilor se vor desena pe layerul TERENURI, iar poliliniile construcțiilor se vor desena pe layerul CONSTRUCTII. Suplimentar, în centrele geometrice ale imobilelor, aplicația va amplasa etichete-text cu numerele CADGEN ale imobilelor. Etichetele vor fi dispuse pe layerul ID-uri.
Comanda F27. Inspectează imobile în plan permite inspectarea planului cadastral în vederea identificării imobilelor care conțin date asociate.
Comanda F28. Import/Export date persoane permite importul de fișiere .csv ce conțin date de identificare pentru persoane fizice și juridice. Este de asemenea posibil exportul într-un fișier .csv a datelor persoanelor introduse în desenul curent.
Comanda F29. Editare date generale sector permite modificarea datelor generale ale sectorului cadastral, respectiv numărul sectorului cadastral, tipul zonei (cooperativizată sau necooperativizată și numărul planșei).
Comanda F30. Adnotari plan cadastral permite inserarea pe planul cadastral a textelor (adnotărilor) specifice prevazute în Ordinul nr. 1427/2017 privind aprobarea Specificaţiilor tehnice de realizare a lucrărilor sistematice de cadastru pe sectoare cadastrale în vederea înscrierii imobilelor în cartea funciară (titlu și subtitluri, denumire executant/data, legendă plan și număr sector).
Comanda F31. Manual Cadastru General permite deschiderea fișierului ManualCadGen.pdf situat implicit în subdirectorul TopoGraph10\UAT. Pentru deschiderea manualului de utilizare este nevoie de aplicația Adobe Acrobat Reader.
